ระบบพลังงานโทรคมนาคมแบบไฮบริด 48VDC 300A 40U ตู้โทรคมนาคมกลางแจ้งที่มีเครื่องเย็น
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | ESTEL |
| ได้รับการรับรอง: | ISO9001, CE, RoHs |
| หมายเลขรุ่น: | ET9090210C-20U |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 4-6 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | แอล/C, เวสเทิร์นยูเนี่ยน, ที/ที |
| สามารถในการผลิต: | 2,000 ชิ้น / เดือน |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | เหล็กกัลวาไนซ์ ผนัง 2 ชั้น พร้อมฉนวนกันความร้อน | วิธีการติดตั้ง: | ติดพื้น |
|---|---|---|---|
| ชั้นวางอุปกรณ์: | ราก 19 นิ้ว, 40U | วิธีการเย็น: | แอร์และพัดลม |
| การป้องกันทางเข้า: | IP55 | ท่าเรือขนส่ง: | เชียงใหม่ |
| เน้น: | ตู้โทรคมนาคมกลางแจ้ง 40U,300A ตู้โทรคมนาคมกลางแจ้ง,48VDC ตู้โทรคมนาคมกลางแจ้ง |
||
รายละเอียดสินค้า
ระบบไฟฟ้าโทรคมนาคมแบบไฮบริด 48VDC 300A 40U ตู้โทรคมนาคมกลางแจ้งพร้อมระบบทำความเย็น
การแนะนำ
ระบบไฟฟ้าโทรคมนาคมแบบไฮบริด 48VDC 300A 40U Outdoor Telecom Cabinet เป็นตู้กลางแจ้งที่ให้สภาพแวดล้อมการทำงานทางกายภาพที่ปลอดภัยและเชื่อถือได้สำหรับไซต์การสื่อสารไร้สาย ระบบรวมฟังก์ชันต่างๆ เช่น ตู้กลางแจ้ง อุปกรณ์ควบคุมอุณหภูมิ และการตรวจสอบสิ่งแวดล้อม ระบบจ่ายไฟและ สามารถติดตั้งหน่วยจ่ายไฟ AC/DC ได้ตามความต้องการของผู้ใช้ภายในตู้ ในขณะที่พื้นที่การติดตั้งสงวนไว้สำหรับอุปกรณ์ของผู้ใช้และแบตเตอรี่สำรอง
ระบบไฟฟ้าโทรคมนาคมแบบไฮบริด 48VDC 300A 40U คุณสมบัติหลักของตู้โทรคมนาคมกลางแจ้ง:
·ตู้เดี่ยวมีพื้นที่น้อยกว่า 1 ตารางเมตร ง่ายต่อการรับที่อยู่ไซต์
·ระบบควบคุมอุณหภูมิ: บำรุงรักษาง่าย ทำความสะอาด และเปลี่ยนใหม่
·ความสามารถในการป้องกันการโจรกรรมที่แข็งแกร่ง: บานพับภายใน, ประตูในตัว, รองรับกุญแจภายนอก
· การควบคุมอุณหภูมิการแบ่งส่วนที่ดี ประหยัดพลังงานสูงสุด
ระบบไฟฟ้าโทรคมนาคมแบบไฮบริด 48VDC 300A 40U การกำหนดค่าตู้โทรคมนาคมกลางแจ้ง
| ข้อมูลพื้นฐาน | |
| ขนาดภายนอก |
800 มม.(ก)x940มม.(ล)x2050มม.(ส) (รวมส่วนที่ยื่นออกมาควบคุมอุณหภูมิ) |
| พื้นที่ครอบคลุม | 800 มม.(ก)x700มม.(ล) |
| ความสูงของฐาน | 150มม |
| น้ำหนัก | ≤130กก. (ไม่รวมอุปกรณ์และแบตเตอรี่) |
| พื้นที่ผู้ใช้ | 37U |
| วัสดุ |
ผนัง: แผ่นเหล็กชุบสังกะสี 1.2 มม ประตู: แผ่นเหล็กชุบสังกะสี 1.5 มม |
| ล็อค | ล็อคกันขโมยสามจุดแกนล็อคมาตรฐานยุโรปสามารถเปลี่ยนหรือจับคู่กุญแจได้ด้วยตัวเอง |
| ตำแหน่งสายไฟ | ด้านล่างเข้าและออก |
| รูสายไฟ | 10xφ36 |
|
เกรดการป้องกัน |
IP55 |
| ข้อมูลการควบคุมอุณหภูมิ | |
|
อุปกรณ์ ช่องใส่ของ |
โหมด: เครื่องแลกเปลี่ยนความร้อน ประสิทธิภาพการกระจายความร้อน: 200W/K แรงดันไฟฟ้า: 48VDC อัตราพลังงาน:520W |
|
ช่องใส่แบตเตอรี่ |
โหมด: เครื่องปรับอากาศ DC ความเย็น (L35/L35):500W แรงดันไฟฟ้า: 48VDC การใช้พลังงาน (L35/L35):160W |
| ข้อมูลอื่น ๆ | |
| แสงสว่าง | ไฟ LED DC-48V |
| เซ็นเซอร์ตรวจจับควัน | 12VDC |
| เซ็นเซอร์น้ำท่วม | สัมผัสแห้ง |
|
อุณหภูมิและ เซ็นเซอร์ความชื้น |
12VDC |
| การควบคุมการเข้าถึง | การสัมผัสแบบแห้ง |
| สิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | 10°C ถึง +45°C |
| อุณหภูมิในการจัดเก็บ | 40°C ถึง +75°C |
| ความชื้นในการทำงาน | 5% ถึง 95% (ไม่ควบแน่น) |
|
ระดับความสูง |
0 ถึง 4000 ม. (หากระดับความสูงอยู่ภายในช่วง 3,000 ม. ถึง 4,000 ม. การทำงานสูงสุด อุณหภูมิจะลดลง 1°C ตามระดับความสูง เพิ่มขึ้น 200m) |
| ข้อมูลแร็คภายใน | |
|
อุปกรณ์ ช่องใส่ของ |
โหมดแร็ค: พื้นที่ 19 "ตามมาตรฐาน IEC 60297-3 ความลึก:400มม ความสูง:20U ระยะทางที่มีอยู่ด้านหน้า 19":180mn |
|
ช่องใส่แบตเตอรี่ |
โหมดแร็ค: วงเล็บแบตเตอรี่สองกลุ่ม ความสูงของตัวยึดแบตเตอรี่แต่ละอัน: ≥350มม อุปกรณ์เสริม: ชั้นวาง 17U19 "สำหรับแบตเตอรี่ลิเธียม |
ระบบไฟฟ้าโทรคมนาคมแบบไฮบริด 48VDC 300A 40U ตู้โทรคมนาคมกลางแจ้งวงจรเรียงกระแส:
เป็นชั้นวางย่อยขนาด 19 นิ้วสำหรับระบบไฟฟ้าไฮบริด ด้วยการออกแบบที่กะทัดรัดความสูง 5U เพื่อตอบสนองความต้องการการใช้งานที่สำคัญของการส่งผ่านไฟเบอร์และไมโครเวฟ อุปกรณ์เข้าถึง สวิตช์... กำลังไฟสูงสุดของระบบคือ 150A พร้อมอินพุต AC/อินพุต DC/แบตเตอรี่ /load MCBsสายเคเบิลเข้าถึงด้านหน้าด้วย MCB และบัสบาร์
คุณสมบัติที่สำคัญของวงจรเรียงกระแส:
· ช่วงแรงดันไฟฟ้าอินพุตกว้าง: 85 ถึง 290VAC สำหรับวงจรเรียงกระแสและ 120 ถึง 420VDC สำหรับ MPPT
·วงจรเรียงกระแส MPPT และคอนโทรลเลอร์สามารถเสียบปลั๊กได้ทันที การบำรุงรักษาออนไลน์ที่ง่ายและรวดเร็ว
·ประสิทธิภาพสูงถึง 96% สำหรับต้นทุนการดำเนินงานที่ลดลง
·รองรับอินเทอร์เฟซการสื่อสารอีเธอร์เน็ต, SNMP, ModBus และ RS485
| การกระจายอินพุต | ||
| เครื่องปรับอากาศ | กระแสตรง | |
| โหมดอินพุต | 220VAC เฟสเดียว | 120VDC ถึง 425VDC |
| ความถี่อินพุต | 45 ถึง 65Hz ค่าพิกัด: 50Hz/60Hz | - |
| ความจุอินพุต | 63A/2Px1 | 63A/2Px5 |
| เอสพีดี | 20kA/40kA,8/20μs | |
| การกระจายเอาต์พุต | ||
| วงจรเรียงกระแส | โมดูลแสงอาทิตย์ | |
| แรงดันขาออก | -42 ถึง-58VDC ค่าพิกัด:-53.5VDC | -42 ถึง-58VDC ค่าพิกัด:-54.5VDC |
| เบรกเกอร์แบตเตอรี่ | 125A/2P | |
| โหลดเบรกเกอร์ | เลเวล:32A/1Px1,10A/IPx5;บูเลอวาร์ด:32A/1Px2,10A/1P×5 | |
| ดีซี เอสพีดี | 20kA/40kA,8/20μs | |
| โมดูล | ||
| โมดูลวงจรเรียงกระแส | โมดูลแสงอาทิตย์ | |
| แรงดันไฟฟ้าขาเข้า |
85 ถึง 290VAC, พิกัด 220VAC |
พิกัด 120 ถึง 420VDC 340VDC |
| ประสิทธิภาพ | >96% | >96% |
| กำลังไฟพิกัด | 3000W(176 ถึง 290VAC) | 3000W(200 ถึง 425VAC) |
|
อุณหภูมิในการทำงาน |
-10°℃ ถึง +75°C (เอาต์พุตเต็มที่ต่ำกว่า 55°C) | -10°C ถึง +75°C (เอาต์พุตเต็มที่ต่ำกว่า 50°C) |
| คอนโทรลเลอร์ | |
| สัญญาณเข้า | 3Al (อุณหภูมิแบตเตอรี่ 2 อุณหภูมิ 1 อุณหภูมิแวดล้อม), 2RS485,7 DI |
| เอาต์พุตแจ้งเตือน | 6 การสัมผัสแบบแห้ง |
| พอร์ตการสื่อสาร | RS485,SNMP |
| โหมดการแสดงผล | จอแอลซีดี |
| ระบบ | |
| ขนาด (กxยxส) | 482x350.6×9U, ≤30กก. (ไม่มีโมดูล) |
| โหมดทำความเย็น | ความเย็นตามธรรมชาติ |
| โหมดการบำรุงรักษา | การบำรุงรักษาด้านหน้า รองรับการเปลี่ยนเกรดโมดูล |
| ระดับการป้องกัน | IP20 |
| สิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -10°C ถึง +50°C |
| อุณหภูมิในการจัดเก็บ | -40°C ถึง +75°C |
| ความชื้นในการทำงาน | 5% ถึง 95% (ไม่ควบแน่น) |
|
ระดับความสูง |
0 ถึง 4000 ม. (หากระดับความสูงอยู่ในช่วง 3,000 ม. ถึง 4,000 ม. อุณหภูมิการทำงานสูงสุดจะลดลง 1 ℃ เมื่อระดับความสูงเพิ่มขึ้น 200 ม.) |
* มีการออกแบบที่กำหนดเอง

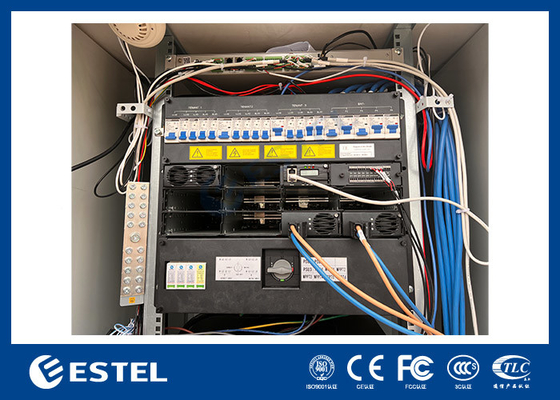

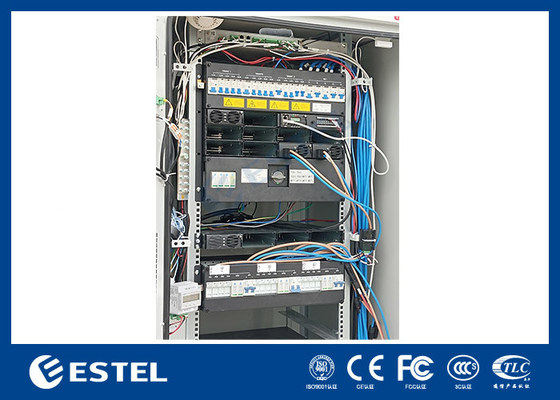

รูปภาพวงจรเรียงกระแส:
หลักการทำงาน:
โดยปกติ ระบบไฟฟ้าจะทำงานในสถานะประจุลอยแบบขนาน นั่นคือ โมดูลวงจรเรียงกระแส โมดูลแสงอาทิตย์ โหลด และแบตเตอรี่ทำงานแบบขนาน โมดูลแสงอาทิตย์และโมดูลวงจรเรียงกระแสให้กระแสประจุลอยตัวสำหรับอุปกรณ์สื่อสารพลังงานและแบตเตอรี่ หากเอาต์พุต พลังงานของโมดูลแสงอาทิตย์ไม่เพียงพอที่จะป้อนโหลดทั้งหมด โมดูลวงจรเรียงกระแสจะให้พลังงานเสริมสำหรับอุปกรณ์สื่อสาร
เมื่อปิดไฟหลักโมดูลวงจรเรียงกระแสจะหยุดทำงานหากแหล่งจ่ายไฟพลังงานแสงอาทิตย์เป็นปกติโมดูลแสงอาทิตย์จะป้อนอุปกรณ์สื่อสารและชาร์จแบตเตอรี่หากกำลังขับของโมดูลแสงอาทิตย์ไม่เพียงพอที่จะป้อนโหลดทั้งหมด แบตเตอรี่จะจ่ายไฟเสริมให้กับอุปกรณ์สื่อสาร
เมื่อปิดไฟหลักโมดูลวงจรเรียงกระแสจะหยุดทำงานหากพลังงานแสงอาทิตย์ล้มเหลวในเวลาเดียวกัน อุปกรณ์สื่อสารจะใช้พลังงานจากแบตเตอรี่ เมื่อการคายประจุแบตเตอรี่ดำเนินต่อไปเป็นระยะเวลาหนึ่งจนถึงจุดที่เครื่องกำเนิดไฟฟ้าเริ่มทำงาน . จอภาพส่งสัญญาณเริ่มต้นไปยังเครื่องกำเนิดไฟฟ้า เครื่องกำเนิดไฟฟ้าให้พลังงานอินพุต AC สำหรับโมดูลวงจรเรียงกระแส จากนั้นวงจรเรียงกระแสสามารถจ่ายพลังงานให้กับอุปกรณ์สื่อสารอีกครั้งและชาร์จแบตเตอรี่เพื่อชดเชยการบริโภค เมื่อถึงจุดหยุดของเครื่องกำเนิดไฟฟ้า หน่วยตรวจสอบจะส่งสัญญาณหยุดไปยังเครื่องกำเนิดไฟฟ้าและเครื่องกำเนิดไฟฟ้าจะปิดลง
IP55/IP65
IP55= ลักษณะของเปลือกหุ้ม:
ป้องกันฝุ่น น้ำมัน และวัสดุที่ไม่กัดกร่อนอื่นๆ ได้อย่างสมบูรณ์
ป้องกันการสัมผัสกับอุปกรณ์ที่ปิดสนิท
ป้องกันน้ำได้จนถึงน้ำที่ฉีดโดยหัวฉีดติดกับตัวเครื่องจากทุกทิศทาง
มีจำหน่ายทั้งแบบติดผนัง แบบตั้งอิสระ รางน้ำ และเสาโทรเลข
มีบริการสกรีนโลโก้ อโนไดซ์ หรือแกะสลัก
IP65= ลักษณะของกล่องหุ้ม:
ป้องกันฝุ่น น้ำมัน และวัสดุที่ไม่กัดกร่อนอื่นๆ ได้อย่างสมบูรณ์
ป้องกันการสัมผัสกับอุปกรณ์ที่ปิดสนิท
ป้องกันน้ำได้จนถึงน้ำที่ฉีดโดยหัวฉีดติดกับตัวเครื่องจากทุกทิศทาง
มีจำหน่ายทั้งแบบติดผนัง แบบตั้งอิสระ รางน้ำ และเสาโทรเลข
มีบริการสกรีนโลโก้ อโนไดซ์ หรือแกะสลัก
กำหนดเองด้วยพิลึก ฉนวน บานพับ สลักหรือล็อค
ระบบไฟฟ้าโทรคมนาคมแบบไฮบริด 48VDC 300A 40U คุณสมบัติตู้โทรคมนาคมกลางแจ้ง:
| คุณสมบัติ | คำอธิบาย |
|
ลักษณะโมดูล
|
โมดูลแสงอาทิตย์มีฟังก์ชันการติดตามจุดพลังงานสูงสุดความแม่นยำในการติดตามจุดไฟสูงสุดคือมากกว่า 99.5% |
| โมดูลวงจรเรียงกระแสใช้เทคโนโลยีการชดเชยตัวประกอบกำลังที่ใช้งานอยู่ ค่าตัวประกอบกำลังสูงถึง 0.99 | |
| ประสิทธิภาพสูงสุดของโมดูลวงจรเรียงกระแสมากกว่า 93% | |
| ประสิทธิภาพสูงสุดของแผงโซลาร์เซลล์มากกว่า 95% | |
| โมดูลพลังงานแสงอาทิตย์และโมดูลวงจรเรียงกระแสมีความหนาแน่นของพลังงานสูง | |
| โมดูลพลังงานแสงอาทิตย์และโมดูลวงจรเรียงกระแสใช้เทคโนโลยี hot swap แบบไม่ทำลาย นั่นคือ Plug-and-Playใช้เวลาน้อยกว่าหนึ่งนาทีในการเปลี่ยนโมดูลแสงอาทิตย์และโมดูลวงจรเรียงกระแส | |
| โมดูลพลังงานแสงอาทิตย์และโมดูลวงจรเรียงกระแสมีฟังก์ชันการป้องกันแรงดันไฟฟ้าเกินเอาต์พุต รวมถึงการป้องกันแรงดันไฟฟ้าเกินด้วยฮาร์ดแวร์และการป้องกันแรงดันไฟฟ้าเกินด้วยซอฟต์แวร์และซอฟต์แวร์ป้องกันแรงดันไฟฟ้าเกินมีสองโหมดสำหรับตัวเลือก: โหมดล็อคแรงดันไฟฟ้าเกินครั้งแรก, โหมดล็อคแรงดันไฟฟ้าเกินครั้งที่สี่ | |
| การจัดการแบตเตอรี่ | การจัดการแบตเตอรี่ที่สมบูรณ์แบบ: การป้องกันแบตเตอรี่ และฟังก์ชันต่างๆ เช่น การควบคุมแรงดันไฟฟ้าอัตโนมัติ การจำกัดกระแสแบบ stepless การคำนวณความจุของแบตเตอรี่ การปรับสมดุลอัตโนมัติ/การแปลงการชาร์จแบบลอยตัว การทดสอบแบตเตอรี่แบบออนไลน์ |
| การจัดการเสริมแสงสว่างและไฟฟ้า | ฟังก์ชั่นการจัดการเสริมแสง/ไฟฟ้าที่สมบูรณ์แบบ ซึ่งสามารถบรรลุลำดับความสำคัญของการจัดหาพลังงานแสงอาทิตย์ และและเพิ่มการใช้พลังงานแสงอาทิตย์ให้เกิดประโยชน์สูงสุด |
| สถิติพลังงาน | โหลดปริมาณการใช้ไฟฟ้า, พลังงานที่สร้างจากพลังงานแสงอาทิตย์, พลังงานที่สร้างจากแหล่งจ่ายไฟหลัก, พลังงานที่สร้างโดย DG, การคายประจุแบตเตอรี่, การชาร์จแบตเตอรี่ |
| บันทึกข้อมูล |
บันทึกข้อมูลย้อนหลัง 90 วัน สามารถอัพโหลดข้อมูลย้อนหลังได้ บันทึกประวัติการเตือนได้ 200 รายการ ข้อมูลการทดสอบแบตเตอรี่ 10 กลุ่ม |
| ฟังก์ชั่นปลุก | การป้องกันข้อผิดพลาดที่สมบูรณ์แบบและฟังก์ชันแจ้งเตือนข้อผิดพลาด |
| การออกแบบเครือข่าย |
ให้การเชื่อมต่อแบบแห้งและพอร์ตการสื่อสารอื่น ๆ เพื่อความยืดหยุ่นของเครือข่าย เปิดใช้งานการอัพเกรดซอฟต์แวร์ใกล้เคียงและการทำงานแบบอัตโนมัติ |
| ส่วนต่อประสานการทำงานแบบมนุษย์ |
LCD ได้รับการออกแบบให้มีมุม 15 องศา ซึ่งใช้งานง่ายและสะดวกยิ่งขึ้นสำหรับการใช้งานของผู้ใช้ สอบถามพารามิเตอร์การทำงาน สถิติ และการแจ้งเตือนในอดีตของระบบผ่านจอ LCD ควบคุมระบบด้วยตนเองผ่านจอ LCD |
| ป้องกันฟ้าผ่า | การออกแบบป้องกันฟ้าผ่าที่สมบูรณ์แบบที่ด้าน AC และ DC |
| การออกแบบประหยัดพลังงาน | นอกเหนือจากฟังก์ชันประหยัดพลังงานในโหมดสลีปของโมดูลเรียงกระแสแล้ว ระบบยังสนับสนุนและให้ความสำคัญกับการใช้พลังงานแสงอาทิตย์ที่ป้อนเข้าโหลด ใช้พลังงานแสงอาทิตย์อย่างเต็มที่ เพื่อให้เกิดการประหยัดพลังงานและลดการปล่อยก๊าซเรือนกระจก |
| ประเภทกลางแจ้ง | ระดับการป้องกันระบบสูงถึง IP55 สามารถใช้งานกลางแจ้งได้ระบบมีขนาดกะทัดรัดและติดตั้งง่าย |
|
ระบบ
|
อุปกรณ์ในระบบทั้งหมดรองรับการซ่อมบำรุงด้านหน้า |
| ระบบใช้เทคโนโลยีการนอนหลับของโมดูลวงจรเรียงกระแส คอนแทคเตอร์สถานะคงตัวคู่ เทคโนโลยีการแบ่งพลังงานต่ำและเทคโนโลยีปรับความเร็วพัดลม และมีฟังก์ชั่นประหยัดพลังงานที่โดดเด่นมากขึ้น | |
| เครื่องทำความร้อน AC ที่เป็นอุปกรณ์เสริมทำให้ระบบทำงานในอุณหภูมิต่ำได้อย่างน่าเชื่อถือ | |
| การตรวจสอบระยะไกล | โมเด็มได้รับการกำหนดค่าด้วยฟังก์ชัน GPRS ซึ่งสามารถตรวจสอบระยะไกลผ่านการให้ข้อมูลไปยังเซิร์ฟเวอร์อินเทอร์เน็ต |
การประยุกต์ใช้ตู้เก็บพลังงาน
ตู้ของเราใช้กันอย่างแพร่หลายในอุตสาหกรรมการสื่อสารกลางแจ้งตู้นี้สามารถติดตั้งอุปกรณ์สื่อสารต่างๆ ระบบจ่ายไฟแบบเรียงกระแส หน่วยตรวจสอบ แบตเตอรี่ ใยแก้วนำแสง ฯลฯ เหมาะสำหรับใช้บนถนน ยอดเขา อาคาร ยอดเขา ในเมือง ชนบท ที่พักอาศัย และพื้นที่อื่น ๆ

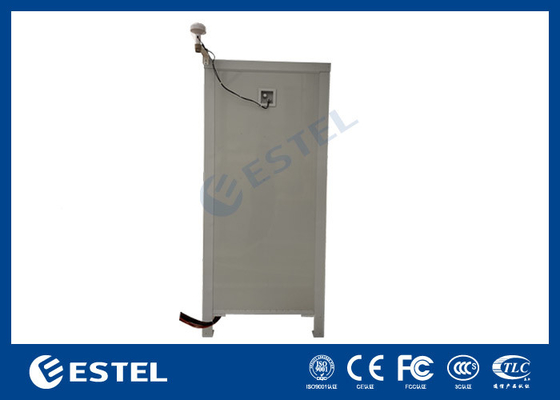

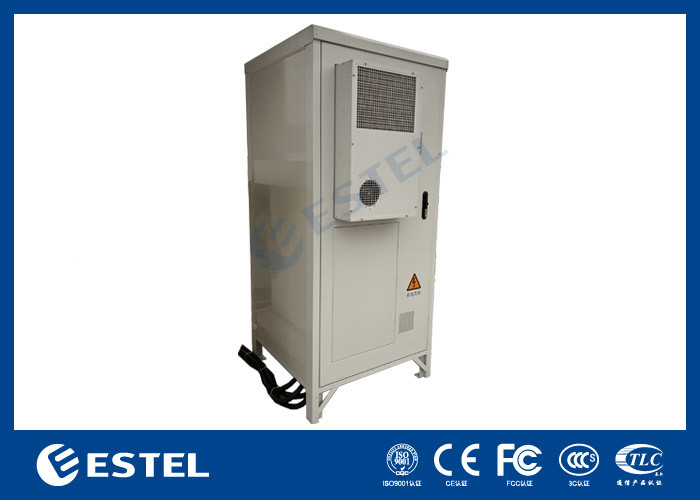

ภาพคณะรัฐมนตรี:
