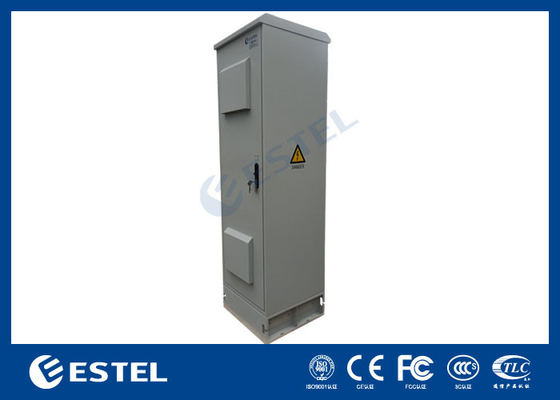

ตู้อุปกรณ์กลางแจ้งรวมกับระบบพลังงานปรับและระบบระบายอากาศที่ฉลาด
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | ESTEL |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | ET9090210-40U |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 3-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 5,000 ชิ้น/เดือน |
|
ข้อมูลรายละเอียด |
|||
| หนึ่งช่อง:: | 19นิ้ว,40U | วัสดุตู้: | โลหะเหล็กเหล็กกระดาษ |
|---|---|---|---|
| มิติภายนอก: | กว้าง×ลึก×สูง 900x900×2100มม | สี: | สีเทา RAL7032 |
| ประตู: | ประตูหน้าบานหนึ่ง | การเคลือบ: | เคลือบผงป้องกันการกัดกร่อนกลางแจ้ง |
| เน้น: | ระบบระบายอากาศที่ฉลาด ตู้โทรคมนาคมกลางแจ้ง,กล่องอุปกรณ์กลางแจ้งที่มีเครื่องปรับที่บูรณะ,ตู้อุปกรณ์กลางแจ้ง |
||
รายละเอียดสินค้า

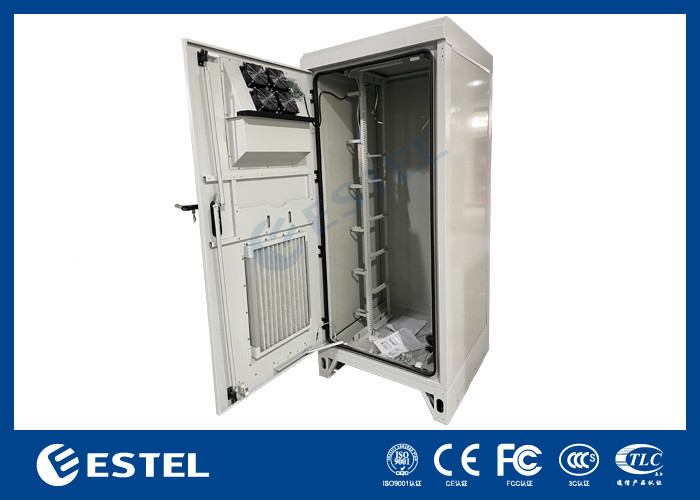

ตู้อุปกรณ์กลางแจ้งรวมกับระบบพลังงานปรับและระบบระบายอากาศที่ฉลาด
1. ตู้อุปกรณ์กลางแจ้งที่บูรณาการกับระบบพลังงาน rectifier และระบบระบายอากาศที่ฉลาด
● การ สร้าง งาน ใน พื้นที่ กลางแจ้ง
● 40 หน่วย rack (RU) รถรางมาตรฐาน 19 ช่อง
● ทางเข้าด้านหน้า (ทางเข้าด้านหลังเป็นตัวเลือก)
● ระบบล็อค 3 จุด ป้องกันการขโมย
● การ ปก ป้อง กัน การ ตก
● สี มาตรฐาน: สีเทาอ่อน, RAL7035 สีตามต้องการ
● ทาง เข้า สาย ใน ด้าน ด้านล่าง ของ ตู้
● ใช้ ไม้ แผ่นดิน
● ใส่ ปิด ประตู
● การ ปรับปรุง ความ หนาว
2ปริมาตรเทคนิคอุปกรณ์ปิดภายนอกที่บูรณาการ:
| ประเภท | ET48300-Y45D613A | |
| ระบบ | ขนาด ((mm) | 482.0(W) *350.0(D) *13U(H) |
| น้ําหนัก | ≤20kg ((ไม่รวมโหลดปรับ) | |
| ระบบเย็น | การเย็นตามธรรมชาติ | |
| โหมดการติดตั้ง | ติดตั้งบนราก 19 นิ้วหรือภายในตู้ | |
| เกรด IP | IP20 | |
| การกระจาย AC | ความดันทางเข้า | 353-406Vac |
| ความดันทางเข้าระดับ | 380Vac | |
| ความจุเข้า | 63A/3P | |
| AC SPD | 20kA/40kA, 8/20μs | |
| การกระจายไฟฟ้าไฟฟ้าไฟฟ้า | ความดันทางเข้า | 120-425Vac |
| ความดันทางเข้าระดับ | 340Vac | |
| ความจุเข้า | 25A/2P*8 MCB | |
| AC SPD | 20kA/40kA, 8/20μs | |
|
DC การกระจาย
|
ความดันการออก | -42-58VDC ค่าตั้ง: -53.5VDC |
| ความจุสูงสุด | 24kW | |
| การเชื่อมต่อแบตเตอรี่ | 125A/1Px4 | |
| เครื่องตัดความจูง |
LLVD:125A/1P*4+63A/1P*4+32A/1P*3; BLVD:6A/1P*3+10A/1P*4+16A/1P*4; |
|
| SPD DC | 10kA/, 8/20μs | |
| เครื่องปรับ | ประสิทธิภาพ | ≥96%@340Vdc/ 53.5VDC ความจุ |
| พลังประเมิน | 3000W ((200~425Vdc) | |
| อุณหภูมิการทํางาน | -40°C~+75°C ((การออกเต็มต่ํากว่า 55°C) | |
| ขนาด | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| ระบบเย็น | การเย็นแบบบังคับด้วยพัดลม | |
| เครื่องควบคุม | การเข้าสัญญาณ | 4 AI ((3 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิแวดล้อม),6 DI ((SPD, 6 อุณหภูมิทั่วไป) |
| การออกสัญญาณเตือน | 4 การติดต่อที่แห้ง | |
| ท่าเรือสื่อสาร | ช่องทาง LAN/RS232/RS485 LAN-SNMP TCP/IP | |
| โหมดการแสดง | LCD | |
|
สิ่งแวดล้อม
|
อุณหภูมิการทํางาน | -40°C~+65°C |
| อุณหภูมิการเก็บรักษา | -40°C~+70°C | |
| ความชื้นในการทํางาน | 0%~95% ((ไม่ประปา) | |
| ความสูง | 0 ~ 3000m ((ถ้าความสูงอยู่ในช่วง 2000m ถึง 3000m, อุณหภูมิการทํางานสูงสุดลดลง 1 °C เมื่อความสูงเพิ่มขึ้น 200m.) |
|
3ระบบเย็น
4เครื่องควบคุมระบบปรับ:
MC2600 คือ เครื่องควบคุมพลังงานแบบ DC รุ่นใหม่ที่พัฒนาโดย MEGMEET. มันมีลักษณะและฟังก์ชันมากมาย และมีอินเตอร์เฟซที่แข็งแกร่ง, สะดวกต่อผู้ใช้ และใช้งานง่ายกว่าระบบการติดตามพลังงานถูกสร้างขึ้นโดยโมดูลการติดตามนี้พร้อมกับโมดูลการปรับ Megmeet, โมดูลพลังแสงอาทิตย์และกรอบการกระจาย (หรือตู้กระจาย)การบริหารแบตเตอรี่แบบฉลาด, และการจัดการประหยัดพลังงานอัตโนมัติ. เครื่องควบคุม MC2600 ให้บริการหลายอินเตอร์เฟซการสื่อสาร เช่น CAN, RS485, Ethernet และการติดต่อแห้งสายพาน RS485 และ Ethernet ให้ฟังก์ชันการขยายยืดหยุ่นและการตั้งค่าปารามิเตอร์, แฟร์มแวร์และบันทึกการดาวน์โหลด / อัพโหลด ระบบติดตามทางไกลการเข้าถึงและมันสามารถทําการติดตามทางไกลMC2600 สามารถใช้ได้ทั้งเป็นระบบแยกตัวหรือระบบพลังงานไฮบริดของโมดูลปรับตรงและโมดูลแสงอาทิตย์.
5การประกอบระบบ:
เครื่องควบคุม MC2600 รวมถึงโมดูลปรับตรง โมดูลพลังแสงอาทิตย์ เครื่องผลิตดีเซล รามพลาย-อิน (หรือ
ภาพ 1-1 แสดงวิธีการติดตามระบบ

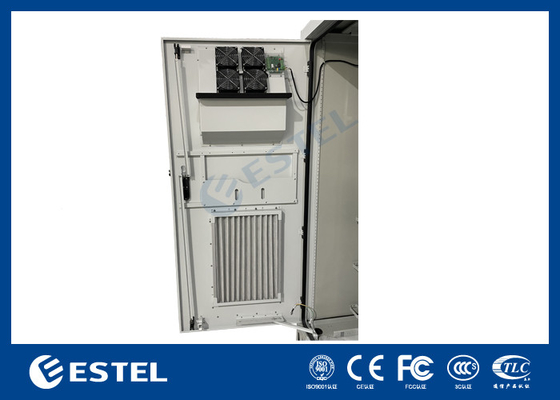

6. IVS ((ระบบระบายอากาศที่ฉลาด) หลักการทํางาน:
ระบบนี้เป็นระบบระบายอากาศที่มีความฉลาดที่ให้บริการการไหลเวียนอากาศ การกรองอากาศและการควบคุมการเย็นสําหรับห้องโทรคมนาคม ระบบนั้นเองไม่รวมองค์ประกอบการเย็นใด ๆมันดึงอากาศเย็นเข้าห้องโทรคมนาคมโดยตรงจากภายนอก และปล่อยอากาศร้อนจากห้องโทรคมนาคมไปข้างนอก เพื่อให้เกิดการเย็นตามธรรมชาติระบบนี้สามารถใช้ได้เป็นส่วนตัวหรือบูรณาการกับอุปกรณ์เย็นแอร์
ปริมาตรเทคนิค
พลังงานไฟฟ้า: DC48V
กระแส: 1A
ปริมาณอากาศ: 560CFM
เสียง: ≤55dB
การใช้งาน: ใช้ได้กับกระเป๋าประเภทต่าง ๆ
7ภาพการทํางาน:
| มือปกติ | ความผิดปกติของเครื่องปรับอากาศ | การล้มเหลวหลัก | ||||||
| เปิดไฟ | แอร์เปิด | เปิดไฟ | เปิดไฟ | หลังจาก LVLD | ||||
| อุณหภูมิภายในตู้ | < 35oC | 35oC - 40oC | > 40oC | < 35oC | ≥ 35oC | < 35oC | ≥ 35oC | |
| เครื่องปรับอากาศ | ติด | ติด | เปิดไฟ / เริ่มเครื่องเอง | ติด | ติด | ติด | ติด | ติด |
|
อัจฉริยะ ระบบอากาศ |
เปิดพัดลมเดียวและเริ่มทํางาน | พัดลมหลายตัวเปิดและเริ่มทํางาน | ติด | เปิดพัดลมเดียวและเริ่มทํางาน | พัดลมหลายตัวเปิดและเริ่มทํางาน | เปิดพัดลมเดียวและเริ่มทํางาน | พัดลมหลายตัวเปิดและเริ่มทํางาน | ติด |
8รูปภาพห้องประชุม:
