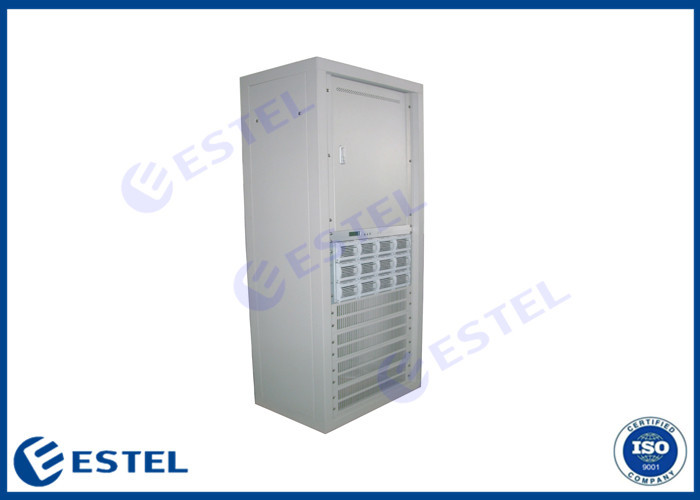

วงจรเรียงกระแส FCC ความจุสูง 600A ในโทรคมนาคม
รายละเอียดสินค้า:
| สถานที่กำเนิด: | เซินเจิ้น, ประเทศจีน (แผ่นดินใหญ่) |
| ชื่อแบรนด์: | ESTEL |
| ได้รับการรับรอง: | ISO9001, CE, 3C, FCC, TLC |
| หมายเลขรุ่น: | GP48600A |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กล่อง / กรณีไม้ |
| เวลาการส่งมอบ: | 7-10 วันทำการ |
| เงื่อนไขการชำระเงิน: | L / C, D / A, D / P ,, T / T, Wester N Union |
| สามารถในการผลิต: | 20,000 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| จัดอันดับความจุ: | 600A | ขนาด (โดยรวม): | 600 มม. × 400 มม. × 1600 มม |
|---|---|---|---|
| แรงดันไฟฟ้าขาเข้า: | 220Vac | ใบสมัคร: | การสื่อสารเคลื่อนที่อุปกรณ์ส่งสัญญาณ ฯลฯ |
| น้ำหนัก (กก.) (โดยรวม): | ≤111.4Kg (รวมโมดูล) | ตัวประกอบกำลัง: | 0.98 |
| แสงสูง: | FCC Rectifier ในโทรคมนาคม,600A Rectifier In Telecom,600A rectifier module telecom |
||
รายละเอียดสินค้า
วงจรเรียงกระแส FCC ความจุสูง 600A ในโทรคมนาคม
ความจุสูง 600A Cabinetized Power System Telecom Rectifier พอร์ตสื่อสารหลายพอร์ต
ภาพรวม
GP48600A ประกอบด้วยกรอบการกระจายโมดูลการตรวจสอบและโมดูลวงจรเรียงกระแสทั้งระบบมีความน่าเชื่อถือและประสิทธิภาพสูงและยังสามารถใช้งานผ่านซอฟต์แวร์พีซีได้อีกด้วย.
การกำหนดค่าระบบ
ระบบประกอบด้วยหน่วยกระจายโมดูลวงจรเรียงกระแส (ขั้นต่ำ 1 ชิ้น) และโมดูลการตรวจสอบ 1 โมดูลดังตารางต่อไปนี้:
| การกำหนดค่า | โมดูลวงจรเรียงกระแส | สูงสุด | การกระจาย | โมดูลการตรวจสอบ | ข้อสังเกต |
| ตัวเลือกที่ 1 | GPR4850D | 12 |
การกระจาย AC: 3 เฟส, อินพุต 5 สาย, Class II / C SPDs; เบรกเกอร์ AC สามขั้ว @ สายทั่วไป (100A); เบรกเกอร์ขั้วเดียวที่อินพุต rectifier (20A * 12) การกระจาย DC: ฟิวส์แบตเตอรี่ 400A * 2; การปิดเครื่องหลัก: 100A * 10 การปิดเครื่องสำรอง: 63A * 2 32A * 2 (MCB) |
GPM48A | สำหรับรายละเอียดโปรดดูข้อมูลจำเพาะของโมดูล |
หลักการทำงาน
คุณสมบัติของระบบ
| อินพุต | |||||
| พารามิเตอร์ | นาที. | ตามแบบฉบับ | สูงสุด | หน่วย | ข้อสังเกต |
| พิกัดแรงดันไฟฟ้าที่ใช้งาน | 110/220 | Vac | |||
| ช่วงแรงดันไฟฟ้าขาเข้า | 90 | 220 | 290 | Vac |
3 เฟสอินพุต 5 สาย Ph-Ph: 380V, Ph-Neutral line: 220VAC |
| ความถี่อินพุต | 43 | 50 | 67 | เฮิร์ตซ์ | |
| ใส่แบตเตอรี่ | 43.2 | 53.5 | 58 | Vdc | “ +”” -” ของกลุ่มแบตเตอรี่ที่เชื่อมต่อแบบขนานกับเอาต์พุต DC ของโมดูลวงจรเรียงกระแส(มีขั้วเหมือนกัน) |
| เอาต์พุต | |||||
| พารามิเตอร์ | นาที. | ตามแบบฉบับ | สูงสุด | หน่วย | ข้อสังเกต |
| ช่วงแรงดันไฟฟ้าขาออก | 42 | 53.5 | 58 | Vdc | |
| ช่วงกระแสไฟขาออก (กระแสสูงสุด) | 0 | 600 | ก |
อินพุต 170 ~ 285Vac; การลดขนาดจะถูกนำมาใช้สำหรับแรงดันไฟฟ้าอินพุตที่ต่ำกว่า 170Vac |
|
| ระเบียบข้อบังคับ | ± 1 | % | |||
| โหลดระเบียบ | ± 1 | % | |||
| ระเบียบสาย | ± 1 | % | |||
| การแบ่งปันปัจจุบัน | ± 5 | % | |||
| เอาต์พุตแบตเตอรี่ | 400A * 2 | ||||
| ระลอก (Vp-p) | 200 | mv | อินพุต / เอาต์พุตที่ได้รับการจัดอันดับพร้อมตัวเก็บประจุฟิล์ม 0.1uF และตัวเก็บประจุอิเล็กโทรไลต์ความถี่สูง 10uF ความกว้างของแถบออสซิลโลสโคป 20MHz | ||
| ประสิทธิภาพการส่งออก | 91 | 93 | % | อินพุต 220Vac | |
| ข้อกำหนดทางกล | |
| ขนาด (โดยรวม) | 600 มม. × 400 มม. × 1600 มม |
| น้ำหนัก (กก.) (โดยรวม) |
≤111.4Kg (รวมโมดูล) ≤85Kg (Frame + Distribution ไม่รวมโมดูล) |
