ระบบพลังงานปรับความจุ 18kW พร้อมการกระจายพลังงานและฟังก์ชันจอแบตเตอรี่
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | ESTEL |
| ได้รับการรับรอง: | ISO9001, CE, 3C, FCC, TLC, IP55 |
| หมายเลขรุ่น: | ET48300-005 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กล่องไม้ |
| เวลาการส่งมอบ: | 20-30 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union, Paypal |
| สามารถในการผลิต: | 8,000 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| กระแสตรงความจุสูงสุด: | 18 กิโลวัตต์ | โหมดการติดตั้ง: | ติดตั้งบนชั้นวางขนาด 19 นิ้ว ฝังอยู่ในตู้ |
|---|---|---|---|
| โมดูลวงจรเรียงกระแส: | 3000W | แรงดันไฟฟ้าขาเข้า AC: | 220VAC เฟสเดียว |
| ความดันออก: | -43~-58VDC ค่านิยม: -53.5VDC | ระดับการป้องกัน: | IP20 |
| เน้น: | ระบบพลังงานปรับปรุงด้วยจอแบตเตอรี่,ระบบพลังงานปรับปรุงด้วยการกระจายพลังงาน,ระบบพลังงานปรับกําลัง 18kW |
||
รายละเอียดสินค้า
ระบบพลังงานปรับประสิทธิภาพ 18kW พร้อมการกระจายพลังงานและฟังก์ชันจอแบตเตอรี่
ระบบพลังงานปรับประสิทธิภาพ 18kW พร้อมการกระจายพลังงานและฟังก์ชันจอแบตเตอรี่

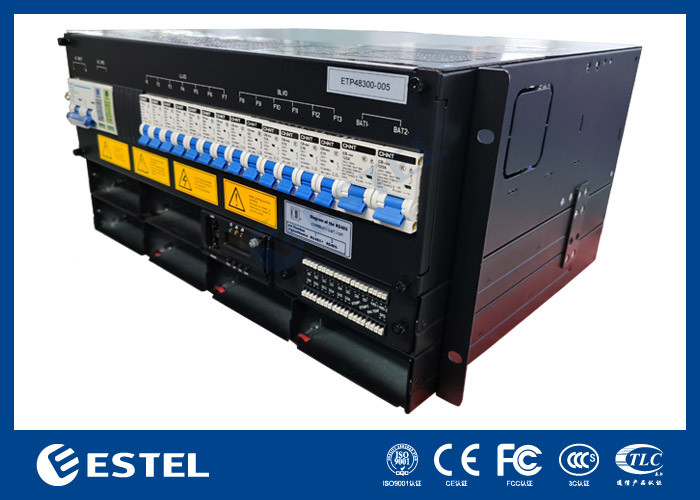

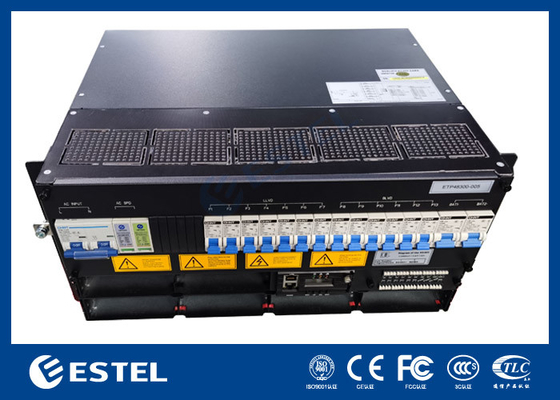

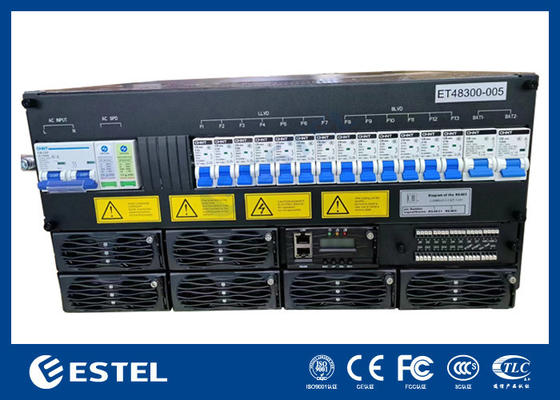

ET48300-005 การออกแบบขนาดคอมแพคต์ของเครื่องไฟฟ้า sub-rack ความสูง 5U เพื่อตอบสนองความต้องการการใช้งานที่สําคัญของเส้นใยและการส่งไมโครเวฟ
อุปกรณ์การเข้า, สวิตช์ พลังงานสูงสุดของระบบคือ 300A, กับ AC / แบตเตอรี่ / โหลด MCBs
สายเคเบิลติดต่อด้านหน้าด้วย MCB และ busbar
> ความกว้างแบบมาตรฐาน 19 นิ้ว ซึ่งมีข้อดีของการใช้งานที่กว้าง
> 5U ความสูงการออกแบบคอมแพคต์, พื้นที่และค่าติดตั้งสามารถประหยัด
> การทํางานด้านหน้าและการเข้าถึงสายไฟฟ้า การดูแลความสวยงามและปลอดภัย
> การบริหารแบตเตอรี่ที่สมบูรณ์แบบ ยืดอายุของแบตเตอรี่และให้บริการหลายจุดสื่อสาร
RS485 ส่งอินเตอร์เน็ต ติดต่อแบบแห้ง เป็นต้น ซึ่งทําให้สามารถเชื่อมต่อเครือข่ายได้อย่างยืดหยุ่น และติดตามทางไกล
> เครื่องปรับและเครื่องควบคุมสามารถติดต่อกันได้ร้อน การบํารุงรักษาในระบบง่ายและรวดเร็ว
> ระยะความแรงกดไฟเข้าที่กว้าง ((85-300Vac) เครือข่ายไฟฟ้าสามารถปรับปรุงได้
ET48300-005 ประกอบด้วยหน่วยกระจาย, โมดูลปรับ, โมดูลแปลง, โมดูลติดตาม
การตั้งค่าเป็นตัวเลือก ดังตารางด้านล่าง:
| การตั้งค่า | โมดูลปรับ | คําสังเกต |
| มาตรฐาน | GB 4943 | สําหรับรายละเอียด กรุณาดูรายละเอียดของโมดูล |
| มาตรฐาน | IEC/EN 62368-1 | |
| มาตรฐาน | EN 55032 ประเภท A,GR1089 ฉบับที่ 4,R3-10, R3-11, R3-12 ประเภท B รับรองโดยอเมริกาเหนือ | |
| มาตรฐาน | EN300386, CLASSA |
ระบบพลังงานปรับประสิทธิภาพ 18kW พร้อมการกระจายพลังงานและฟังก์ชันจอแบตเตอรี่
การตั้งค่าระบบ
วิธีการทํางาน 2 อย่าง
(1) ทางเข้า AC: โมดูลปรับการเริ่มต้นหลังจากการเปิด AC ออก -48Vdc, ในเวลาเดียวกันชาร์จแบตเตอรี่และพลังงานโมดูลแปลง, ออกโมดูลแปลง 220Vac.
ภายใต้สภาพปกติ ปริมาตรของโมดูลปรับปรุงและหน่วยกระจายทั้งหมดอยู่ภายใต้การควบคุมของโมดูลการติดตาม ทํางานตามปริมาตรที่กําหนดไว้ล่วงหน้าหรือคําสั่งของผู้ใช้ถ้า AC แหล่งไฟฟ้าผิดพลาด, แบตเตอรี่จะพลังงานให้กับระบบ, และยังคงการออก - 48 VDC และ 220 vac, กับการปล่อยแบตเตอรี่, ความดันของแบตเตอรี่เริ่มต้นที่จะลดลง, เมื่อความดันต่ํากว่า 43.2 V + / - 0.5 วอลล์ โมดูลการติดตามส่งสัญญาณความดันต่ําของแบตเตอรี่และปิดการออกของภาระโดยตรง, จากนั้นระบบพลังงานจะหยุดทํางาน.ระบบจะทํางานปกติอีกครั้ง. (ข้อมูลการติดตามทั้งหมดด้านบนคือค่าโดยกําหนดของระบบและสามารถรีเซ็ตโดยผู้ใช้)
(2) -48V ทางเข้า: ไม่มีกระแส AC หรือไม่มี AC จะเชื่อมต่อ, การเข้าถึงพลังงานภายนอก -48V ไปยัง -48V สนามโหลด, ติดตามการเริ่มต้นและโหลดแปลง, 220Vac ออก.
ฟังก์ชันการชดเชยอุณหภูมิเปิดตามปกติ ซึ่งสามารถเปิดหรือปิดด้วยคําสั่งของผู้ใช้ได้ หากจําเป็น อุณหภูมิการทํางาน ≥55°Cพลังงานผลิตของไฟฟ้าจะลดลงแบบเส้นตรง (@ 65 °Cพลังการออกจะ 1300W)
รายละเอียด
| ประเภท | ET48300-005 | |
| ระบบ | ขนาด | 482.0(W) *350.0(D) *5U(H) |
| น้ําหนัก | ≤ 25kg ((โดยไม่ใช้นิเทศ) | |
| ระบบเย็น | การเย็นแบบธรรมชาติ | |
| โหมดการติดตั้ง | ติดตั้งในกระเบื้อง 19 นิ้ว ภายในตู้ | |
| รูปแบบสายไฟฟ้า | ทางเข้าและทางออก | |
| ระบบบํารุงรักษา | การบํารุงรักษาด้านหน้า การเปลี่ยนระดับโมดูลสนับสนุน | |
| ระดับการป้องกัน | IP20 | |
| การกระจาย AC | รูปแบบการใส่ | 220VAC เฟสเดียว |
| ความจุ | 1×100A/2P | |
| ความถี่การเข้า | 45 ~ 65Hz,ค่าปริมาณ: 50Hz/60Hz | |
| ACSPD | 20kA/40kA,8/20μs | |
| การกระจาย DC | พลังงานออก | -43~-58VDC,ค่าปริมาณ:-53.5VDC |
| ความจุสูงสุด | 18kW | |
| เครื่องตัดแบตเตอรี่ | 2×125A/1P | |
| เครื่องหักภาระ | LLVD:32A/1P×2+40A/1P×2+63A/1P×3 | |
| BLVD:6A/1P × 2+10A/1P × 2+16A/1P × 2 | ||
| DCSPD | 10kA/,8/20μs | |
| เครื่องปรับ | ความกระชับกําลังเข้า | 85VAC 300VAC ระดับ 220VAC |
| ประสิทธิภาพ | >96% | |
| พลังงานระดับ | 3000W ((176 ~ 300VAC) | |
| อุณหภูมิทํางาน | -40°C~+75°C ((การออกเต็มต่ํากว่า 50°C) | |
| ขนาด | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| น้ําหนัก | ≤2kg | |
| ระบบเย็น | การทําความเย็นด้วยแรง | |
| ปัจจัยกําลัง | ≥ 0.99 | |
| THD | ≤ 5% | |
| เครื่องควบคุม | การส่งสัญญาณ | 4AI ((3เวลาแบตเตอรี่, 1เวลาแอมบิโอเมนท์), 7DI ((SPD,6commonDI) |
| การออกสัญญาณเตือน | 6 ติดต่อแห้ง | |
| การสื่อสาร | RS485,SNMP | |
| โหมดการแสดง | LCD | |
| สิ่งแวดล้อม | การดําเนินงาน | -40°C~+75°C ((การออกเต็มต่ํากว่า 50°C) |
| อุณหภูมิ | ||
| อุณหภูมิการเก็บ | -40°C~+70°C | |
| ความชื้นในการทํางาน | 5% ~ 95% ((ไม่หมัก) | |
| ความสูง | 0 ~ 3000m ((ถ้าความสูงอยู่ในช่วงของ 2000m ถึง 3000m, | |
| อุณหภูมิลดลง 1 องศา ความสูงเพิ่มขึ้น 200 เมตร) |
||
การใช้งาน
(1) การเข้าสู่การบูรณาการ
(2) ระบบกระจายและขยายภายใน
(3) สถานีเคลื่อนที่และระบบการขยาย
(4) WLAN
(5) สถานีติดต่อทางดาวเทียมที่ดิน และสถานีติดต่อไมโครเวฟ
(6) ห้องจัดจําหน่ายกระแสไฟฟ้าที่อ่อนแอ
(7) ระบบพลังงาน AC/DC อื่นๆ ที่ไม่มีการหยุด
ลักษณะ
(1) สองการออก: 48Vdc, 220Vac
(2) สองทางเข้า: -48Vdc, 220Vac
(3) การนําเทคโนโลยีการชดเชยปัจจัยพลังงานที่ทํางาน, ปัจจัยพลังงาน > 099
(4) ระดับการทํางานที่กว้างของแรงดันเข้า AC: 90 ~ 280Vac
(5) ระยะอุณหภูมิการทํางานที่กว้าง: - 5°C ~ + 55°C
(6) เทคโนโลยีสวิทช์ที่นําไป
(7) การบริหารแบตเตอรี่ที่สมบูรณ์แบบยืดอายุการใช้งานของแบตเตอรี่: การบริหารการชาร์จ / การชาร์จ, การชําระอุณหภูมิของแบตเตอรี่, การป้องกันความดันต่ํา
(8) เปลี่ยนร้อนได้
(9) การป้องกันแรงดันเกิน/ต่ํา
(10) การป้องกันความกระชับกําลังเกินทางออก การป้องกันความเร็วเกินทางออก การป้องกันการตัดสั้นทางออก
(11) ติดตั้ง / ติดผนัง
(12) อินเตอร์เฟซการสื่อสาร RS485, RS232
