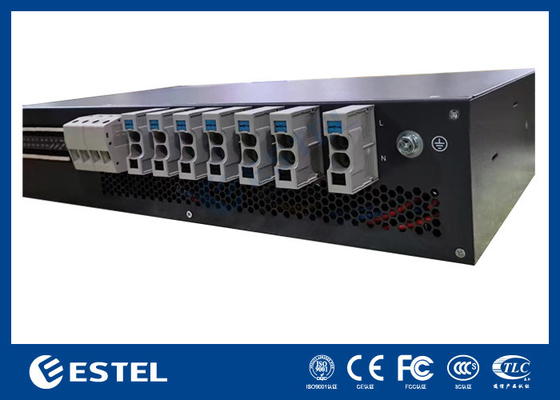

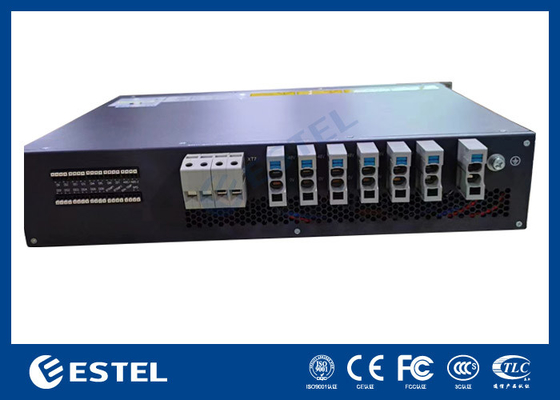

DC48V Rack Mount Rectifier 90A ความจุสูง 220VAC โทรคมนาคม Single Phase Rectifier
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | ESTEL |
| ได้รับการรับรอง: | ISO |
| หมายเลขรุ่น: | M45D65B |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Depending on order quantity |
| รายละเอียดการบรรจุ: | กล่อง + กล่องไม้ |
| เวลาการส่งมอบ: | 30 วัน |
| เงื่อนไขการชำระเงิน: | T/T, Western Union, Paypal |
| สามารถในการผลิต: | 3000 ชุดต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| จัดอันดับแรงดันไฟฟ้าขาเข้า: | 48V | ความจุ: | 5.2KW |
|---|---|---|---|
| แรงดันไฟขาออกและความถี่: | -43~-58VDC ค่านิยม: -53.5VDC | เพาเวอร์แฟกเตอร์: | ≥0.99 |
| การติดตั้ง: | ตัวยึดแร็คมาตรฐาน 19" | ขนาด: | 482.0(ก)*350.0(ล)*2U(ส) |
| เน้น: | DC48V เครื่องปรับความเรียบเรียง,เครื่องปรับความจุสูง,220VAC เครื่องปรับระยะเดียวโทรคมนาคม |
||
รายละเอียดสินค้า
DC48V Rack Mount Rectifier 90A ความจุสูง 220VAC Telecom วงจรเรียงกระแสเฟสเดียว
1. DC48V Rack Mount Rectifier 90A ความจุสูง 220VAC Telecom วงจรเรียงกระแสเฟสเดียว

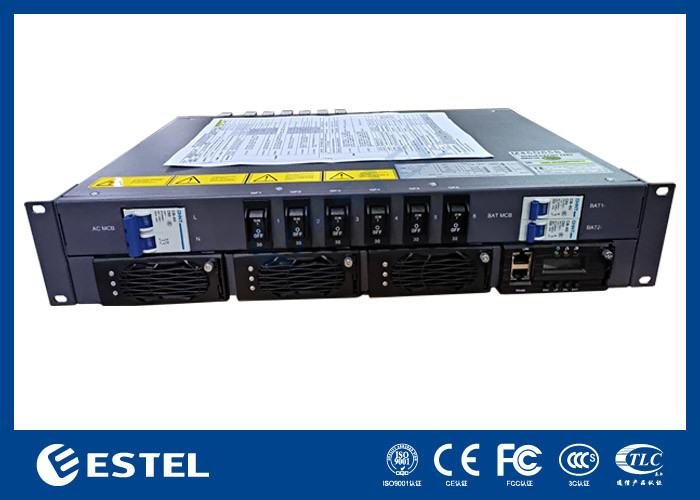

M45D65Bเป็นชั้นวางย่อยขนาด 19 นิ้วสำหรับระบบไฟฟ้าไฮบริด โดยมีความสูง 2U การออกแบบกะทัดรัดเพื่อตอบสนองความต้องการการใช้งานที่สำคัญของการส่งผ่านไฟเบอร์และไมโครเวฟ อุปกรณ์เข้าถึง และสวิตช์
กำลังไฟสูงสุดของระบบคือ 90A โดยมีอินพุต AC/อินพุต DC/แบตเตอรี่/โหลด MCBสายเคเบิลเข้าถึงด้านหน้าด้วย MCB และบัสบาร์ระบบไฟฟ้านี้จ่ายไฟให้กับการสื่อสาร -48V อุปกรณ์.
2. DC48V Rack Mount Rectifier 90A ความจุสูง 220VAC พารามิเตอร์ระบบวงจรเรียงกระแสเฟสเดียวโทรคมนาคมโทรคมนาคม
| ระบบ | มิติ | 482.0(ก)*350.0(ล)*2U(ส) |
| น้ำหนัก | ≤15กก. (ไม่มีวงจรเรียงกระแส) | |
| โหมดทำความเย็น | ความเย็นตามธรรมชาติ | |
| โหมดการติดตั้ง | ติดตั้งบนชั้นวางขนาด 19 นิ้วหรือภายในตู้ | |
| โหมดการเดินสาย | ทางเข้าด้านบนและทางออกด้านบน | |
| โหมดการบำรุงรักษา | การบำรุงรักษาด้านหน้า สนับสนุนการเปลี่ยนเกรดโมดูล | |
| ระดับการป้องกัน | IP20 | |
| จำหน่ายไฟฟ้ากระแสสลับ | โหมดอินพุต | เฟสเดียว 220VAC |
| ความจุอินพุต | 1×50A/2P;MCB:C63A/2P | |
| ความถี่อินพุต | 45 ~ 65Hz, ค่าพิกัด: 50Hz / 60Hz | |
| เอซี เอสพีดี | 20kA/40kA,8/20μs | |
| การกระจายกระแสตรง | แรงดันขาออก | -43~-58VDC ค่านิยม:-53.5VDC |
| ความจุสูงสุด | 5.2kW | |
| เบรกเกอร์แบตเตอรี่ | 2×85A/2P;MCB:C63A/1P*2 | |
| โหลดเบรกเกอร์ | 6×30A/1P | |
| ดีซี เอสพีดี | 10kA/,8/20μs | |
| วงจรเรียงกระแส | แรงดันไฟฟ้าขาเข้า | 85VAC~300VAC,พิกัด 220VAC |
| ประสิทธิภาพ | >96% | |
| กำลังไฟพิกัด | 1740W(176~300VAC) | |
| อุณหภูมิในการทำงาน | -40°C~+75°C (เอาต์พุตเต็มต่ำกว่า 50°C) | |
| มิติ | 106.5 มม.(กว้าง)×286 มม.(ลึก)×41.5 มม.(1U/H) | |
| น้ำหนัก | ≤2กก | |
| โหมดทำความเย็น | บังคับระบายความร้อน | |
| ตัวประกอบกำลัง | ≥0.99 | |
| ทีเอชดี | ≤5% | |
| คอนโทรลเลอร์ | สัญญาณเข้า | 4AI (3 อุณหภูมิแบตเตอรี่, 1 อุณหภูมิแวดล้อม), 7DI (SPD, 6 DI ทั่วไป) |
| เอาต์พุตแจ้งเตือน | 6 การสัมผัสแบบแห้ง | |
| พอร์ตการสื่อสาร | RS485,SNMP | |
| โหมดการแสดงผล | จอแอลซีดี | |
| สิ่งแวดล้อม | อุณหภูมิในการทำงาน | -40°C~+75°C (เอาต์พุตเต็มต่ำกว่า 50°C) |
| อุณหภูมิในการจัดเก็บ | -40°C~+70°C | |
| ความชื้นในการทำงาน | 5%~95%(ไม่ควบแน่น) | |
| ระดับความสูง | 0~3000ม.(หากระดับความสูงอยู่ในช่วง 2,000 ม. ถึง 3,000 ม. อุณหภูมิในการทำงานสูงสุดลำดับที่ 3 จะลดลง 1 ℃ เมื่อระดับความสูงเพิ่มขึ้น 200 ม.) |
3. รายละเอียดโดยย่อของวงจรเรียงกระแสโทรคมนาคม
- ความกว้างมาตรฐาน 19 นิ้ว สำหรับการใช้งานอเนกประสงค์
- การออกแบบที่กะทัดรัดสูง 2U ประหยัดพื้นที่และค่าติดตั้ง
- การทำงานด้านหน้าและการเข้าถึงสายเคเบิลเพื่อความสะดวกในการบำรุงรักษา
- การจัดการแบตเตอรี่ขั้นสูงเพื่อยืดอายุการใช้งานแบตเตอรี่
- พอร์ตการสื่อสารที่หลากหลายสำหรับเครือข่ายที่ยืดหยุ่นและการตรวจสอบระยะไกล
- วงจรเรียงกระแสและตัวควบคุมแบบเสียบปลั๊กได้เพื่อการบำรุงรักษาออนไลน์ที่ง่ายดาย
- ช่วงแรงดันไฟฟ้าอินพุตกว้าง (85-300Vac) เพื่อการปรับให้เข้ากับโครงข่ายไฟฟ้า
4. หลักการทำงาน
(1) อินพุต AC: โมดูลเรียงกระแสเริ่มต้นหลังจากเปิดไฟ AC, เอาต์พุต -48Vdc ในเวลาเดียวกันชาร์จแบตเตอรี่และจ่ายไฟให้กับโมดูลการแปลง โมดูลการแปลงจะส่งออก 220Vac
ภายใต้สภาวะปกติ พารามิเตอร์ของโมดูลวงจรเรียงกระแสและหน่วยการจ่ายทั้งหมดอยู่ภายใต้การควบคุมของโมดูลตรวจสอบ โดยทำงานตามพารามิเตอร์ที่ตั้งไว้ล่วงหน้าหรือคำสั่งของผู้ใช้หากไฟฟ้ากระแสสลับเกิดข้อผิดพลาด
แบตเตอรี่จะจ่ายไฟเข้าระบบและส่งออกต่อ - 48 VDC และ 220 vac เมื่อแบตเตอรี่หมดแรงดันของแบตเตอรี่จะเริ่มลดลงเมื่อแรงดันไฟฟ้าต่ำกว่า 43.2 V + / - 0.5 V
โมดูลตรวจสอบจะส่งสัญญาณแรงดันไฟฟ้าต่ำของแบตเตอรี่และปิดเอาต์พุตโหลดโดยตรง จากนั้นระบบไฟฟ้าจะหยุดทำงานเมื่อไฟหลัก AC ภายนอกกลับมาเป็นปกติ
ระบบจะกลับมาทำงานตามปกติอีกครั้ง(ข้อมูลการตรวจสอบข้างต้นทั้งหมดเป็นค่าเริ่มต้นของระบบและผู้ใช้สามารถรีเซ็ตได้)
(2) อินพุต -48V: ไม่มีกระแสไฟ AC หรือไม่มีการเชื่อมต่อ AC, เข้าถึงพอร์ตโหลด -48V ถึง -48V ภายนอก, การตรวจสอบการเริ่มต้นและโมดูลการแปลง, เอาต์พุต 220Vac
5. โมดูลวงจรเรียงกระแส
แผงโมดูล
(1) ไฟแสดงสถานะเพาเวอร์
(2) ตัวบ่งชี้สัญญาณเตือน
(3) ตัวบ่งชี้ความผิดปกติ
(4) สลักล็อค
(5) ที่จับ
มีตัวบ่งชี้สามตัวบนแผงควบคุมซึ่งใช้เพื่อสะท้อนสถานะการทำงานของวงจรเรียงกระแส ดูตารางด้านล่างสำหรับรายละเอียด
คำอธิบายตัวบ่งชี้วงจรเรียงกระแสตาราง
| ตัวบ่งชี้ | สี | สถานะ | สาเหตุของสถานะผิดปกติ |
| ไฟแสดงสถานะ | สีเขียว | ปกติเปิดอยู่ | โมดูลมีและกำลังไฟเข้า |
| ปิด | ความผิดปกติของแหล่งจ่ายไฟหลัก (ไม่มีกำลังไฟเข้าหรือ OVP, UVP ของกำลังไฟเข้า) ไม่ใช่เอาต์พุต | ||
| ตัวบ่งชี้สัญญาณเตือน | สีเหลือง | ปกติเปิดอยู่ | สัญญาณเตือนอุณหภูมิ (OTP เมื่ออุณหภูมิแวดล้อม > 65 ℃) |
| โมดูลกำลังไฮเบอร์เนต(ไฟสัญญาณ, ไม่มีสัญญาณเตือน) | |||
| โมดูลมีการจำกัดกระแส | |||
| ริบหรี่ | การสื่อสารล้มเหลว | ||
|
ความผิดพลาด ตัวบ่งชี้ |
สีแดง | ปกติเปิดอยู่ |
การไม่ส่งออกที่เกิดจากสาเหตุภายในของโมดูล เช่น OVP, พัดลม ความผิด OTP |
| ปกติดับครับ | โมดูลทำงานอย่างถูกต้อง |

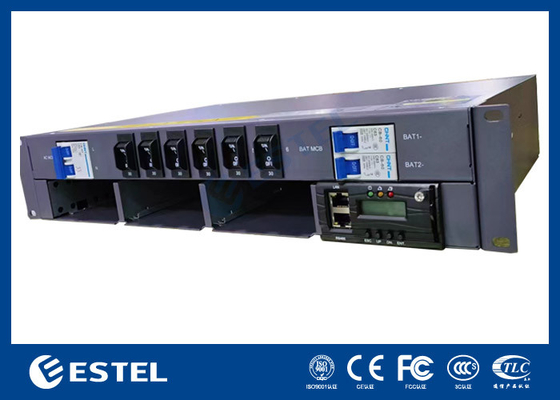

6. คอนโทรลเลอร์-MC2600
แผงด้านหน้า MC2600
- พอร์ตแลน
- พอร์ต RS485
- ตัวบ่งชี้การทำงาน
- ตัวบ่งชี้สัญญาณเตือนเล็กน้อย
- ตัวบ่งชี้สัญญาณเตือนที่สำคัญ
- รับมือ
- ปุ่ม
ตารางคำอธิบายปุ่มควบคุม
| ปุ่ม | คำอธิบาย | |
| เอสซี |
กลับไปยังเมนูก่อนหน้าโดยไม่บันทึก การตั้งค่า. |
กดปุ่ม ESC และ ENT ที่ ในเวลาเดียวกันภายในระยะเวลาอันสั้นของ เวลาสามารถรีสตาร์ทคอนโทรลเลอร์ได้ |
|
หู คอ จมูก
|
Ø เข้าสู่เมนูหลักจากโหมดสแตนด์บาย หน้าจอ. Ø เข้าสู่เมนูย่อยจากเมนูหลัก Ø บันทึกการตั้งค่าเมนู |
|
| ขึ้น |
เปลี่ยนเป็นเมนูก่อนหน้าหรือตั้งค่าพารามิเตอร์ ค่านิยม เมื่อตั้งค่าพารามิเตอร์ คุณสามารถกดค้างไว้ได้ ปุ่มนี้เพื่อปรับค่าอย่างรวดเร็ว |
เมื่อค่าพารามิเตอร์ถูกกำหนดโดย สตริงหลายประเภท ให้กดขึ้น หรือ ปุ่มลงเพื่อเปลี่ยนแต่ละค่า หลังจากตั้งค่าแล้ว ให้กดปุ่ม ปุ่มยืนยันเพื่อเลื่อนเคอร์เซอร์ กลับโดยอัตโนมัติ |
| ดีเอ็น. |
เปลี่ยนเป็นเมนูถัดไปหรือตั้งค่าพารามิเตอร์ เมื่อตั้งค่าพารามิเตอร์ คุณสามารถกดค้างไว้ได้ ปุ่มนี้เพื่อปรับค่าอย่างรวดเร็ว |
|
อธิบายตัวบ่งชี้บนแผงควบคุมแสดงในตารางด้านล่าง
| พิมพ์ | สี | สถานะ | คำแนะนำ |
| ตัวบ่งชี้การทำงาน | สีเขียว | ริบหรี่ | คอนโทรลเลอร์ทำงานอย่างถูกต้อง |
| ปิด | คอนโทรลเลอร์ผิดปกติหรือไม่มีอินพุต DC | ||
| สัญญาณเตือนไมเนอร์ | สีเหลือง | ปกติเปิดอยู่ | ตัวควบคุมจะส่งสัญญาณเตือนเล็กน้อย |
| ปิด | ตัวควบคุมไม่สร้างสัญญาณเตือนเล็กๆ น้อยๆ ใดๆ | ||
| สัญญาณเตือนที่สำคัญ | สีแดง | ปกติเปิดอยู่ | ตัวควบคุมจะสร้างสัญญาณเตือนหลัก |
| ปิด | ตัวควบคุมไม่สร้างสัญญาณเตือนที่สำคัญใดๆ |
คอนโทรลเลอร์มีพอร์ตการสื่อสารสองพอร์ต
คำจำกัดความของพอร์ตสื่อสาร RS485 แสดงอยู่ในตารางด้านล่าง
| หมายเลขพิน | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ชื่อสัญญาณ | RS485+ | - | RS485- | - | - | - | - | - |
คำจำกัดความของอินเทอร์เฟซพอร์ต LAN Ethernet แสดงอยู่ในตาราง
| หมายเลขพิน | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| ชื่อสัญญาณ | เท็กซัส+ | เท็กซัส- | อาร์เอ็กซ์+ | - | - | รับ- | - | - |
7. อินเทอร์เฟซ DI/DO
แผงด้านหน้าของบอร์ดอินเทอร์เฟซ DI/DO
อินพุตดิจิตอลเป็นเมนูย่อยของเมนูการตั้งค่าพารามิเตอร์ ซึ่งส่วนใหญ่ใช้สำหรับผู้ปฏิบัติงานเพื่อกำหนดค่าสถานะปกติของอินพุตของสวิตช์ดิจิตอล 8 ตัวในระบบ
การตั้งค่าพารามิเตอร์อินพุตรีเลย์ตาราง
| หมายเลขดิจิทัล | ชื่อดิจิทัล | DI ปกติ | คำอธิบาย |
| DI1 | สัญญาณเตือน HEX | เลขที่ | เมื่อเปิดแล้วถือเป็นเรื่องปกติและสัญญาณเตือนจะเกิดขึ้นเมื่อปิด |
| DI2 | สัญญาณกันขโมยประตู PWC | เอ็นซี | เมื่อเปิดแล้วถือเป็นเรื่องปกติและจะมีเสียงเตือนเมื่อปิด |
| DI3 | บีที ปลุก | เลขที่ | เมื่อเปิดแล้วถือเป็นเรื่องปกติและจะมีเสียงเตือนเมื่อปิด |
| DI4 | บีซี ปลุก | เลขที่ | เมื่อเปิดแล้วถือเป็นเรื่องปกติและจะมีเสียงเตือนเมื่อปิด |
| DI5 | นาฬิกาปลุก Digital5 | เลขที่ | เมื่อเปิดแล้วถือเป็นเรื่องปกติและสัญญาณเตือนจะเกิดขึ้นเมื่อปิด |
| DI6 | เครื่องกำเนิดไฟฟ้าบนสัญญาณเตือน | เลขที่ | เมื่อเปิดแล้วถือเป็นเรื่องปกติและจะมีเสียงเตือนเมื่อปิด |
| DI7 | สัญญาณเตือน DC SPD | เอ็นซี | เมื่อเปิดแล้วถือเป็นเรื่องปกติและสัญญาณเตือนจะเกิดขึ้นเมื่อปิด |
รีเลย์เอาท์พุตเป็นเมนูย่อยของเมนูการตั้งค่าพารามิเตอร์ ซึ่งส่วนใหญ่ใช้สำหรับผู้ปฏิบัติงานเพื่อกำหนดค่าสถานะปกติของเอาท์พุตของรีเลย์ 8 ตัวในระบบ
การตั้งค่าพารามิเตอร์เอาต์พุตรีเลย์ตาราง
| หมายเลขดิจิทัล | ชื่อดิจิทัล | รหัสปลุก | คำอธิบาย |
| DO1 | เอาท์พุทรีเลย์ 1 | เอ็นซี | ปิดเมื่อปกติ เปิดเมื่อมีการเตือนที่เกี่ยวข้องเกิดขึ้น |
| DO2 | เอาท์พุทรีเลย์ 2 | เอ็นซี | ปิดเมื่อปกติ เปิดเมื่อมีการเตือนที่เกี่ยวข้องเกิดขึ้น |
| DO3 | เอาท์พุทรีเลย์ 3 | เอ็นซี | ปิดเมื่อปกติ เปิดเมื่อมีการเตือนที่เกี่ยวข้องเกิดขึ้น |
| DO4 | เอาท์พุทรีเลย์ 4 | เอ็นซี | ปิดเมื่อปกติ เปิดเมื่อมีการเตือนที่เกี่ยวข้องเกิดขึ้น |
| DO5 | เอาท์พุทรีเลย์ 5 | เอ็นซี | ปิดเมื่อปกติ เปิดเมื่อมีการเตือนที่เกี่ยวข้องเกิดขึ้น |
| DO6 | เอาท์พุทรีเลย์ 6 | เอ็นซี | ปิดเมื่อปกติ เปิดเมื่อมีการเตือนที่เกี่ยวข้องเกิดขึ้น |
| DO7 | เอาท์พุทรีเลย์ 7 | เอ็นซี | ปิดเมื่อปกติ เปิดเมื่อมีการเตือนที่เกี่ยวข้องเกิดขึ้น |
นอกจากนี้ผลิตภัณฑ์ยังมีพอร์ตอื่นๆ อีก 6 พอร์ต
ตาราง การตั้งค่าพารามิเตอร์อินพุตอื่นๆ
| ชื่อพารามิเตอร์ | คำอธิบายการตั้งค่า |
| บีเท็มพี 1 | เซ็นเซอร์แบตเตอรี่1 พอร์ต |
| บีเท็มพี 2 | เซ็นเซอร์แบตเตอรี่2 พอร์ต |
| ENV_TEMP | พอร์ตเซ็นเซอร์ล้อมรอบ |
| 12V +/- | มีแหล่งจ่ายไฟ 12V ให้ |
| อาร์เอส485 | พอร์ต RS485, อินเทอร์เฟซที่สงวนไว้, ไม่มีข้อกำหนดโปรโตคอล |
| น้ำมัน+/- | เชื่อมต่อเซ็นเซอร์ระดับน้ำมัน |
วิธีการเดินสายไฟ:
Ø ถอดฉนวนสายเคเบิลออกด้วยคีมปอกสายไฟความยาวที่เปิดเผยของแกนเคเบิลต้องไม่น้อยกว่า 10 มม.
Ø กดปุ่มเหนือขั้วต่อด้วยไขควง ใส่สายเคเบิล ปล่อยไขควง และต่อสายเคเบิลให้สมบูรณ์
Ø ใช้มือจับค่อยๆ ดึงสายเคเบิลเพื่อให้แน่ใจว่าสายเคเบิลไม่หลุดออก
8. การติดตั้งซับแร็ค
ติดตั้งชั้นวางย่อยเข้ากับชั้นวางขนาด 19 นิ้ว ดังแสดงในรูปด้านล่าง
Ø ขั้นตอนที่ 1 ถอดปลั๊กออกจากแพ็คเกจ
Ø ขั้นตอนที่ 2 ดันปลั๊กเข้าไปในชั้นวางขนาด 19 นิ้ว
Ø ขั้นตอนที่ 3 ติดตั้งสกรูคงที่ (หากรูยึดของหูโครงปลั๊กไม่ตรงกับตำแหน่งของน็อตลอยของเฟรม จะต้องปรับตามการติดตั้งจริง)
ติดตั้งโมดูลวงจรเรียงกระแส
Ø ขั้นตอนที่ 1 นำโมดูลออกจากแพ็คเกจ
Ø ขั้นตอนที่ 2 จับที่จับโมดูลที่แผงด้านหน้าแล้ววางโมดูลลงบนช่อง
Ø ขั้นตอนที่ 3 ดันโมดูลโมดูลช้าๆ ไปที่แผงด้านหน้าของโมดูลและล้างด้วยพลังงาน
แผงกระจายสินค้า
Ø ขั้นตอนที่ 4 ขันสกรูยึดบนแผงโมดูลให้แน่นเพื่อไม่ให้โมดูลหลุดออกมา
9. การบรรจุและจัดส่ง
แพ็คเกจใช้ตู้รมควันฟรี เหมาะสำหรับส่งออกแพคเกจนี้ป้องกันความชื้น ป้องกันการกระแทก และแข็งแรงเพื่อให้แน่ใจว่าการขนส่งปลอดภัย
